QTZ80

Описание:

Башенный кран QTZ80 - строительный передвижной полноповоротный самоподъемный кран с балочной стрелой. Предназначен для возведения зданий с массой монтируемых элементов до 8 т и высотой подъема до 150 м.



Основные технические характеристики башенного крана QTZ 80

Максимальный грузовой момент 108,43 тм
Грузоподъемность максимальная 8 т
Грузоподъемность на максимальном вылете 1,3 т
Вылет до 56 м
Высота подъема свободностоящего крана 45 м

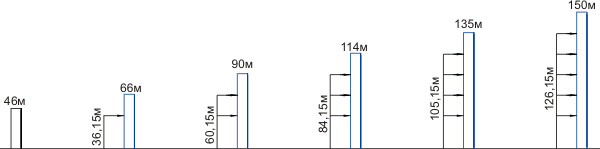

Высота подъема максимальная 150 м
Масса свободностоящего крана (без противовеса и балласта) 36,2 т
Масса балласта 72 т
Рабочая температура - 30, + 40 °С
Потребляемая мощность 48,9 кВт
Напряжение 380 В

Существует более старая версия крана QTZ80 (5516) с максимальным вылетом 55 м.

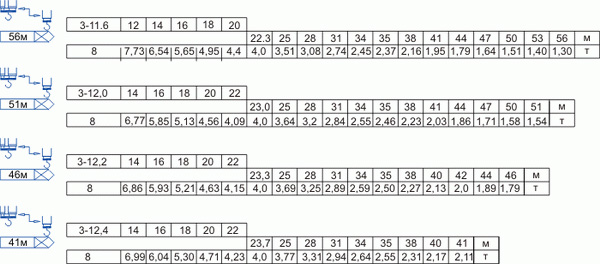

Грузовая характеристика QTZ 80 (5613)

Примечание:

1. Указанные в таблице значения грузоподъёмности определяются вычитанием из допустимой грузоподъёмности, определенной по допустимому грузовому моменту, масс крюковой подвески, грузовой тележки, а также массы (2-х кратная 0.568 т/4-х кратная 0.635 т) грузового каната при максимальной высоте подъёма свободностоящего крана (45 м).

2. При установке крана на фундамент с высотой подъема более 45 м нужно при вычислении значения грузоподъемности учитывать дополнительный вес каната. Вес каната: Q = (h-45) х 2 х 0,9  где: h - высота подъёма;  0,9 кг - масса 1 м грузового каната 35Wх7-14-1870.

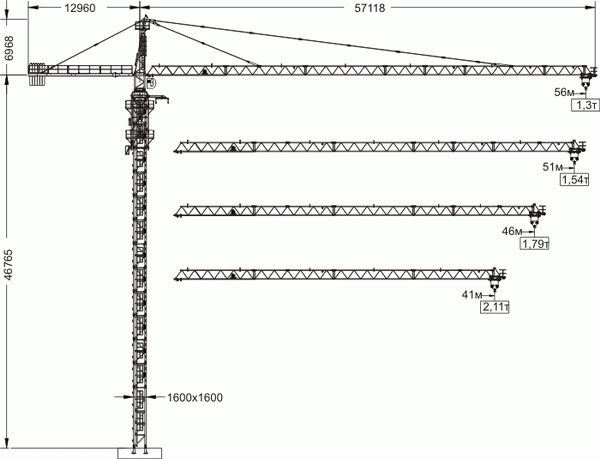

Основные технические характеристики башенного крана QTZ 80 (5613)

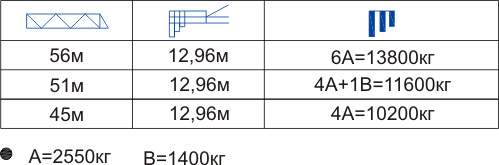

Противовес башенного крана QTZ 80 (5613)

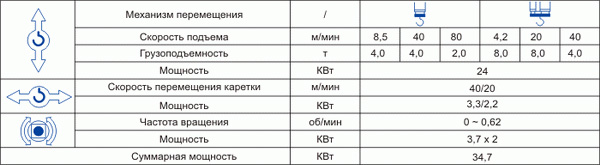

Основные механизмы башенного крана QTZ 80 (5613)
