Описание:

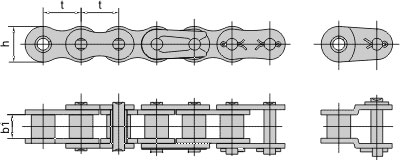

ЦЕПИ ПРИВОДНЫЕ РОЛИКОВЫЕ ОДНОРЯДНЫЕ (ПР)
ГОСТ 13568–97
| Типоразмер цепи | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг/м | ||
|---|---|---|---|---|---|
| Шаг, t | b1, не менее | h, не более | |||
|
ПР–8–4,6
|
8,00
|
3,00
|
7,5
|
4,6
|
0,2
|
|
ПР–9,525–9,1
|
9,525
|
5,72
|
8,5
|
9,1
|
0,45
|
|
ПР–12,7–10–1
|
12,7
|
2,40
|
10,0
|
10,0
|
0,3
|
|
ПР–12,7–9
|
12,7
|
3,30
|
10,0
|
9,0
|
0,35
|
|
ПР–12,7–18,2–1
|
12,7
|
5,40
|
11,8
|
18,2
|
0,65
|
|
ПР–12,7–18,2
|
12,7
|
7,75
|
11,8
|
18,2
|
0,75
|
|
ПР–15,875–23–1
|
15,875
|
6,48
|
14,8
|
23,0
|
0,8
|
|
ПР–15,875–23
|
15,875
|
9,65
|
14,8
|
23,0
|
1,0
|
|
ПР–19,05–31,8
|
19,05
|
12,70
|
18,2
|
31,8
|
1,9
|
|
ПР–25,4–60
|
25,4
|
15,88
|
24,2
|
60,0
|
2,6
|
|
ПР–31,75–89
|
31,75
|
19,05
|
30,2
|
89,0
|
3,8
|
|
ПР–38,1–127
|
38,1
|
25,40
|
36,2
|
127,0
|
5,5
|
|
ПР–44,45–172,4
|
44,45
|
25,40
|
42,4
|
172,4
|
7,5
|
|
ПР–50,8–227
|
50,80
|
31,75
|
48,3
|
227,0
|
9,7
|
|
ПР–63,5–354
|
63,5
|
38,1
|
60,4
|
354,0
|
16,0
|

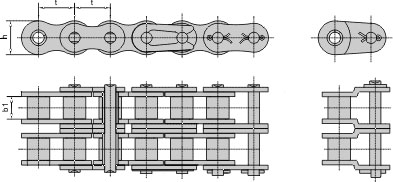

ЦЕПИ ПРИВОДНЫЕ РОЛИКОВЫЕ ДВУХРЯДНЫЕ (2ПР)
ГОСТ 13568–97
| Типоразмер цепи | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг/м | ||
|---|---|---|---|---|---|
| Шаг, t | b1, не менее | h, не более | |||
|
2ПР–12,7–31
|
12,7
|
7,75
|
11,80
|
31,8
|
1,4
|
|
2ПР–15,875–45,4
|
15,875
|
9,65
|
14,80
|
45,4
|
1,9
|
|
2ПР–19,05–64
|
19,05
|
12,70
|
18,08
|
64,0
|
2,9
|
|
2ПР–25,4–114
|
25,4
|
15,88
|
24,20
|
114,0
|
5,0
|
|
2ПР–31,755–177
|
31,75
|
19,05
|
30,20
|
177,0
|
7,3
|
|
2ПР–38,1–254
|
38,1
|
25,40
|
36,20
|
254,0
|
11,0
|
|
2ПР–44,45–344
|
44,45
|
25,40
|
42,24
|
344,8
|
14,4
|
|
2ПР–50,8–453,6
|
50,8
|
31,75
|
48,30
|
453,6
|
19,1
|

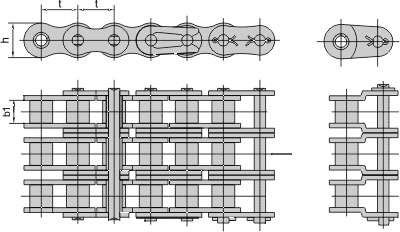

ЦЕПИ ПРИВОДНЫЕ РОЛИКОВЫЕ ТРЕХРЯДНЫЕ (3ПР)
ГОСТ 13568–97
| Типоразмер цепи | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг/м | ||
|---|---|---|---|---|---|
| Шаг, t | b1, не менее | h, не более | |||
|
3ПР–12,7–45,4
|
12,7
|
7,75
|
11,80
|
45,4
|
2,0
|
|
3ПР–15,875–68,1
|
15,875
|
9,65
|
14,80
|
68,1
|
2,8
|
|
3ПР–19,05–96
|
19,05
|
12,70
|
18,08
|
96,0
|
4,3
|
|
3ПР–25,4–171
|
25,4
|
15,88
|
24,2
|
171,0
|
7,5
|
|
3ПР–31,75–265,5
|
31,75
|
19,05
|
30,20
|
265,5
|
11,0
|
|
3ПР–38,1–381
|
38,1
|
25,40
|
36,20
|
381,0
|
16,5
|
|
3ПР–44,45–517,2
|
44,45
|
25,40
|
42,24
|
517,2
|
21,7
|
|
3ПР–50,8–680,4
|
50,80
|
31,75
|
48,30
|
680,4
|
28,3
|

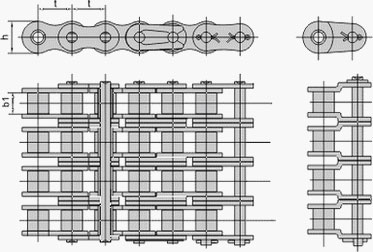

ЦЕПИ ПРИВОДНЫЕ РОЛИКОВЫЕ ЧЕТЫРЕХРЯДНЫЕ (4ПР)
ГОСТ 13568–97
| Типоразмер цепи | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг/м | ||
|---|---|---|---|---|---|
| Шаг, t | b1, не менее | h, не более | |||
|
4ПР–19,05–128
|
19,05
|
12,70
|
18,08
|
128,0
|
5,75
|
|
4ПР–25,4–228
|
25,4
|
15,88
|
24,20
|
228,0
|
10,9
|
|
4ПР–31,75–355
|
31,75
|
19,05
|
30,20
|
335,0
|
14,7
|
|
4ПР–38,1–508
|
38,1
|
25,40
|
36,20
|
508,0
|
22,0
|
|
4ПР–50,8–900
|
50,8
|
31,75
|
48,30
|
900
|
38,0
|

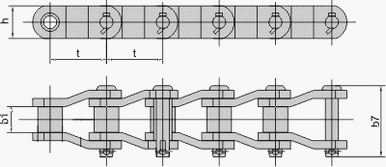

ЦЕПИ ПРИВОДНЫЕ РОЛИКОВЫЕ С ИЗОГНУТЫМИ ПЛАСТИНАМИ (ПРИ)
ГОСТ 13568–97
| Типоразмер цепи | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг/м | |||
|---|---|---|---|---|---|---|
| Шаг, t | b1, не менее | b7, не менее | h, не более | |||
|
ПРИ–78,1–360
|
78,1
|
38,1
|
102
|
45,5
|
360
|
14,5
|
|
ПРИ–78,1–400
|
78,1
|
38,1
|
102
|
56,0
|
400
|
19,8
|
|
ПРИ–103,2–650
|
103,2
|
49,0
|
135
|
60,0
|
650
|
28,8
|
|
ПРИ–140–1200
|
140
|
80,0
|
182
|
90,0
|
1200
|
36,0
|
