Описание:

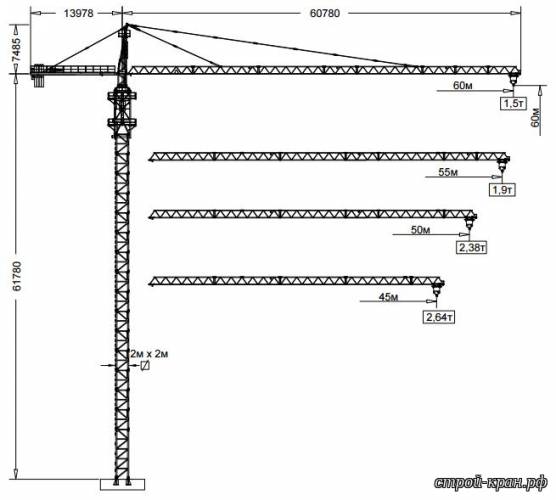

Башенный кран QTZ 125 - строительный полноповоротный самоподъемный кран с балочной стрелой. Предназначен для возведения зданий с массой монтируемых элементов до 10 т и высотой подъема до 180 м. Установка башенного крана QTZ 125 осуществляется тремя способами: установка с креплением анкерными болтами на фундаментной крестовине, установка с креплением анкерными болтами на закладной секции башни, установка на фундаментной плите с центральным балластом. Для увеличения высоты подъема существует возможность крепления крана к строящемуся зданию. Первое крепление устанавливается на высоте 35 м от поверхности фундамента крана, далее каждые 27 м. Расстояние от последней (самой верхней) настенной опоры до низа грузовой стрелы ≤ 30 м. Максимальная высота подъёма башенного крана QTZ 125 с применением пристежек: при 2-х кратной запасовке грузового каната составляет 180 м, при 4-х кратной запасовке составляет 70 м.
Основные технические характеристики башенного крана QTZ125
Максимальный грузовой момент 172 тм
Грузоподъемность максимальная (2-х кратная запасовка/4-х кратная запасовка) 5/10 т
Грузоподъемность на максимальном вылете 1,5 т
Вылет максимальный 60 м
Длина стрелы 45,78 / 50,78 / 55,78 / 60,78 м
Высота подъема свободностоящего крана на крестовине с анкерными креплениями 60 м
Высота подъема максимальная 180 м
Рабочая температура - 30, + 40 °С
Потребляемая мощность 60,0 кВт
Напряжение 380 В

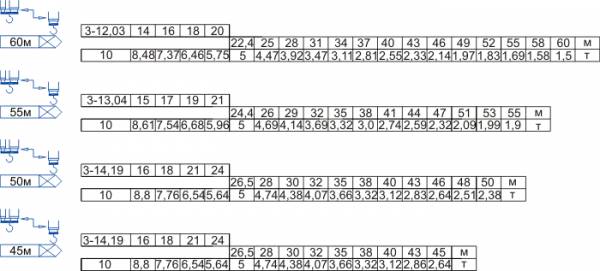

Грузовая характеристика QTZ 125

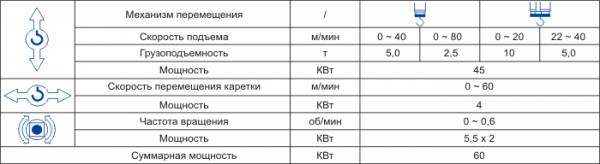

Основные характеристики башенного крана QTZ125 (DH6015)
