Описание:

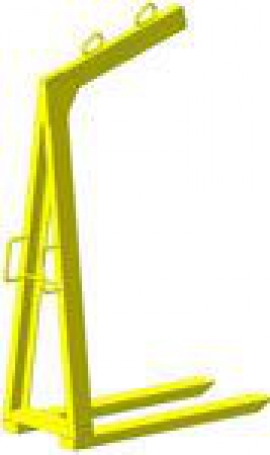

Рабочие органы захватов вилочного типа располагаются непосредственно под грузом или проходят в монтажные петли, отверстия груза или поддона, на котором он расположен.
| Внешний вид | Назначение | Марка | Грузоподъемность, т | Масса, кг | № барабана/диаметр отверстия/мах глубина, мм |
 |
Захват для подъема кабельных барабанов (ГОСТ 5151) в горизонтальном положении. Работает в паре. Позволяет надёжо удерживать груз, не повреждает внутреннюю поверхность технологического отверстия. Захват кованый. | 4КЗ1-1,0 | 0,5 | 0,4 | 5-12/35-70/75 |
| 4КЗ1-2,0 | 1,0 | 0,8 | 8-16/50-70/95 | ||
| 4КЗ1-3,6 | 1,9 | 1,5 | 8-18/50-80/125 | ||
| 4КЗ1-5,0 | 2,5 | 2,2 | 8-20/50-80/145 | ||
| 4КЗ1-6,3 | 3,25 | 2,7 | 8-22/50-120/170 | ||
| 4КЗ1-8,0 | 4,0 | 3,6 | 20-26/80-120/205 | ||
| 4КЗ1-1,0 | 0,5 | 0,4 | 5-12/35-70/75 | ||
| 4КЗ1-12,0 | 6,0 | 4,7 | 20-26/80-120/205 |
| Внешний вид | Назначение | Марка | Грузоподъемность, т | А,мм | Б,мм | В,мм | Г,мм | Масса, кг | |
 |
Захват для грузов на поддоне. Обеспечивает устойчивость груза | 4КЗ2-0,5/1060 | 0,5 | 1165 | 1055 | 750 | 65 | 49,0 | |
| 4КЗ2-0,6/1200 | 0,6 | 2420 | 1200 | 800 | 46 | 90,0 | |||
| 4КЗ2-1,0/1000 | 1,0 | 1700 | 1000 | 600 | 46 | 84,0 | |||
| 4КЗ2-1,0/1200 | 1,0 | 1715 | 1200 | 550 | 57 | 106,0 | |||
| 4КЗ2-1,3/450 | 1,3 | 650 | 450 | 435 | 40 | 43,0 | |||
| 4КЗ2-1,5/880 | 1,5 | 1600 | 880 | 540 | 58 | 115,0 | |||
| 4КЗ2-1,6/700 | 1,6 | 750 | 700 | 650 | 100 | 53,0 | |||
| 4КЗ2-2,0/835 | 2,0 | 1342 | 835 | 1200 | 52 | 80,0 | |||
| 4КЗ2-0,5/1060 | 2,0 | 1200 | 880 | 770 | 52 | 102,0 | |||
| 4КЗ2-2,0/1000 | 2,0 | 1300 | 1000 | 770 | 52 | 105,0 | |||
| 4КЗ2-4,0/1100 | 4,0 | 1650 | 1100 | 1450 | 92 | 304,0 | |||
| Захват для двух поддонов с грузом |
4КЗ2-1,0/1520 | 1,0 | 1506 | 1520 | 750 | 52 | 126,0 | ||
 |
Захват для грузов на поддоне | 4КЗ2-0,5/1050 | 0,5 | 1200 | 1050 | 750 | 65 | 48,0 | |
| 4КЗ2-0,8/800 | 0,8 | 2400 | 800 | 750 | 65 | 48,0 | |||
 |
Захват с передвижными вилами для грузов на поддоне. Конструкция захвата обеспечивает возможность регулировать передвижные вилы под различные габариты груза | переставная проушина 4КЗ2/1-г.п/Б |
1,0-2,0 | 1290-1350 | 750-1300 | 500-900 | 40-60 | 96,0-193,0 | |
 |
Самоперемещающаяся проушина 4КЗ2/2-г.п/Б |
||||||||
 |
Захват с передвижными вилами для грузов на поддоне. Конструкция захвата позволяет осуществлять подъем как одного, так и двух поддонов одновременно. | 4КЗ2/3-2,0/1200 | 2,0 | 1685 | 1200 | 415-1330 | 40 | 300,0 |
| Внешний вид | Назначение | Марка | Грузоподъемность, т | Масса, кг | Интервал захвата, мм |
 |
Захват торцевой для поднятия и перемещения труб в горизонтальном положении. Внутренний контур захвата повторяет форму кромки трубы и обеспечивает бережный перенос трубы не повреждая самой тонкой кромки. | 4КЗ3 О/1-2,0 с оттяжкой |
1,0 | 1,3 | 20 |
| 4КЗ3-0,8 | 0,4 | 0,6 | 40 | ||
| 4КЗ3/1-0,8 | 0,4 | 1,3 | 20 | ||
| 4КЗ3-1,6 | 0,8 | 1,2 | 40 | ||
| 4КЗ3/1-1,6 | 0,8 | 1,0 | 20 | ||
| 4КЗ3П/1-1,6 | 0,8 | 1,1 | 20 | ||
| 4КЗ3-2,0 | 1,0 | 1,5 | 40 | ||
| 4КЗ3/1-2,0 | 1,0 | 2,3 | 20 | ||
| 4КЗ3П/1-2,0 | 1,0 | 1,3 | 15 | ||
| 4КЗ3-3,2 | 1,6 | 2,0 | 40 | ||
| 4КЗ3/1-3,2 | 1,6 | 2,6 | 20 | ||
| 4КЗ3-4,0 | 2,0 | 2,5 | 40 | ||
| 4КЗ3/1-4,0 | 2,0 | 3,0 | 20 | ||
| 4КЗ3П/1-4,0 | 2,0 | 2,4 | 15 | ||
| 4КЗ3-5,0 | 2,5 | 3,1 | 40 | ||
| 4КЗ3/1-5,0 | 2,5 | 3,0 | 20 | ||
| 4КЗ3П-5,0 | 2,5 | 3,6 | 35 | ||
| 4КЗ3-6,3 | 3,15 | 4,2 | 40 | ||
| 4КЗ3П-6,3 | 3,15 | 4,5 | 35 | ||
| 4КЗ3/1-6,3 | 3,15 | 3,8 | 20 | ||
| 4КЗ3-8,0 | 4,0 | 5,3 | 40 | ||
| 4КЗ3/1-8,0 | 4,0 | 4,9 | 20 | ||
| 4КЗ3-8,5 | 4,25 | 6,0 | 40 | ||
| 4КЗ3-10,0 | 5,0 | 7,0 | 20 | ||
| 4КЗ3/1-10,0 | 5,0 | 7,0 | 20 | ||
| 4КЗ3-12,5 | 6,25 | 9,9 | 40 | ||
| 4КЗ3/1-12,5 | 6,25 | 12,0 | 20 | ||
| 4КЗ3-14,0 | 7,0 | 15,0 | 40 | ||
| 4КЗ3-18,0 | 9,0 | 18,64 | 40 | ||
 |
Захват для полипропиленовых труб. Оснащен двумя полиуретановыми накладками, что исключает повреждение поверхности труб | 4КЗ3/2-2,3 | 1,15 | 4,2 | 80 |
| 4КЗ3/2-4,0 | 2,0 | 8,0 | 90 |
| Внешний вид | Назначение | Марка | Грузоподъемность, т | Масса, кг | Макс. ширина рулона, мм |
 |
Захват для подъема и перемещения рулонов стали. Не имеет подвижных частей, оснащён противовесом, что значительно увеличивает массу захвата, но делает его максимально надёжным, удобным и безопасным в эксплуатации. Захват в нагруженном и порожнем состоянии всегда находится в горизонтальном положении. Максимально подходит при больших объёмах работ. | 4КЗ4-10,0/1000 | 10,0 | 607,0 | 1000 |
| 4КЗ4-10,0/1300 | 10,0 | 681,0 | 1300 | ||
| 4КЗ4-15,0/1600 | 15,0 | 1417,0 | 1600 | ||
| 4КЗ4-18,0/1500 | 18,0 | 1486,0 | 1500 | ||
| 4КЗ4-25,0 | 25,0 | 1437,0 | 1500 |
